En tant que fournisseur de VMC de production moyenne, je comprends le rôle essentiel que joue l'alimentation électrique dans les performances optimales de ces machines. Dans ce blog, j'examinerai les exigences relatives à l'alimentation électrique des VMC de production moyenne, en vous fournissant un guide complet pour garantir un fonctionnement fluide et efficace.
Exigences de tension
La première et la plus fondamentale exigence pour l’alimentation électrique des VMC de production moyenne est la tension appropriée. Les VMC de production moyenne fonctionnent généralement sur une alimentation triphasée. La tension standard de ces machines varie généralement de 380 V à 480 V, selon le modèle spécifique et ses spécifications de conception.
Il est essentiel de s'assurer que la tension fournie à la VMC est stable et dans la plage de tolérance acceptable. Les fluctuations de tension peuvent provoquer divers problèmes, tels qu'une surchauffe des composants électriques, une précision d'usinage réduite et même des dommages au système de contrôle de la machine. Pour maintenir une tension stable, il est recommandé d'utiliser des régulateurs ou des stabilisateurs de tension, notamment dans les zones où le réseau électrique est sujet à des variations de tension.
Exigences de fréquence
Outre la tension, la fréquence de l’alimentation électrique est également un facteur crucial. La plupart des VMC de production moyenne sont conçues pour fonctionner à une fréquence de 50 Hz ou 60 Hz. La fréquence de l'alimentation électrique doit correspondre à la fréquence nominale de la machine ; sinon, la machine pourrait ne pas fonctionner correctement.
Une inadéquation de fréquence peut entraîner des problèmes tels qu'un fonctionnement anormal du moteur, une vitesse de broche incorrecte et des vitesses d'avance imprécises. Par conséquent, avant d'installer une VMC de production moyenne, il est nécessaire de confirmer la fréquence du réseau électrique local et de s'assurer qu'elle est compatible avec les exigences de la machine.
Capacité de puissance
La capacité de puissance de l’alimentation électrique est une autre considération importante. Les VMC de production moyenne sont des machines gourmandes en énergie et nécessitent une quantité suffisante d'énergie électrique pour fonctionner efficacement. La consommation électrique d'une VMC dépend de divers facteurs, notamment de la taille de la machine, de la puissance du moteur de broche, du nombre d'axes et de la complexité des opérations d'usinage.
Pour déterminer la capacité de puissance appropriée, vous devez vous référer aux spécifications techniques de la machine. Le fabricant fournit généralement la consommation électrique nominale de la VMC, qui peut être utilisée comme base pour dimensionner l'alimentation électrique. Il est conseillé de disposer d'une alimentation d'une capacité légèrement supérieure à la puissance nominale de la machine pour tenir compte des éventuelles surtensions lors du démarrage ou des opérations d'usinage lourdes.
Protection électrique
La protection électrique est vitale pour protéger la VMC de Production Moyenne des défauts électriques et assurer la sécurité des opérateurs. Il existe plusieurs types de dispositifs de protection électrique qui doivent être installés dans le système d'alimentation électrique de la VMC.
Des dispositifs de protection contre les surintensités, tels que des disjoncteurs et des fusibles, sont utilisés pour empêcher un courant excessif de circuler dans les circuits électriques. Ces dispositifs peuvent couper automatiquement l'alimentation électrique lorsque le courant dépasse une certaine limite, protégeant ainsi les composants électriques de la machine contre les dommages.
Des dispositifs de protection contre les surtensions et les sous-tensions sont également nécessaires. Une surtension peut provoquer une rupture d'isolation et des dommages aux composants électroniques, tandis qu'une sous-tension peut conduire à un fonctionnement instable de la machine. Ces dispositifs de protection peuvent surveiller le niveau de tension et prendre les mesures appropriées, comme arrêter la machine ou envoyer un signal d'alarme, lorsque la tension dépasse la plage de sécurité.
Mise à la terre
Une mise à la terre appropriée est une exigence essentielle pour l’alimentation électrique des VMC de production moyenne. La mise à la terre fournit un chemin sûr pour le courant électrique en cas de défaut, évitant ainsi les chocs électriques aux opérateurs et protégeant la machine contre les dommages.
La VMC doit être connectée à un système de mise à la terre fiable. Le conducteur de mise à la terre doit avoir une section transversale suffisante pour garantir une mise à la terre à faible résistance. Il est également important de s'assurer que tous les composants électriques de la machine, y compris l'armoire de commande, les moteurs et les capteurs, sont correctement mis à la terre.
Sélection des câbles
Le choix des câbles électriques est également crucial pour l’alimentation électrique des VMC de Production Moyenne. Les câbles doivent pouvoir transporter le courant électrique requis sans chute de tension excessive. La section transversale des câbles doit être sélectionnée en fonction de la capacité de transport de courant et de la longueur du parcours de câble.
De plus, les câbles doivent avoir de bonnes propriétés d’isolation pour éviter les fuites électriques. Ils doivent également être résistants à la chaleur, à l'huile et à d'autres facteurs environnementaux pour garantir une fiabilité à long terme.
Compatibilité avec les commandes de machines
L'alimentation électrique doit être compatible avec le système de contrôle de la machine. Le système de contrôle d'une VMC de production moyenne est généralement un dispositif électronique sophistiqué qui nécessite une alimentation électrique stable et propre.
Certaines VMC modernes sont équipées de systèmes de contrôle avancés sensibles au bruit électrique. Pour réduire le bruit électrique, il est recommandé d'utiliser des câbles blindés et d'installer des filtres dans le système d'alimentation électrique. Cela peut contribuer à garantir le bon fonctionnement du système de contrôle et à améliorer les performances globales de la machine.
Impact sur les performances des machines
Le respect des exigences d'alimentation électrique est directement lié aux performances de la VMC de production moyenne. Une alimentation électrique stable et appropriée peut garantir un usinage précis, un fonctionnement à grande vitesse et une fiabilité à long terme de la machine.
Par exemple, une tension et une fréquence stables peuvent maintenir la précision de la vitesse de broche et des vitesses d'avance, ce qui permet d'obtenir des pièces usinées de haute qualité. Une capacité de puissance adéquate peut empêcher la machine de caler lors d'opérations d'usinage lourdes, améliorant ainsi la productivité.
Conclusion
En conclusion, l'alimentation électrique des VMC de production moyenne a des exigences strictes en termes de tension, de fréquence, de capacité de puissance, de protection électrique, de mise à la terre, de sélection des câbles et de compatibilité avec les commandes des machines. En tant que fournisseur de VMC de production moyenne, je recommande fortement aux clients de prêter une attention particulière à ces exigences lors de l'installation et de l'utilisation des machines.

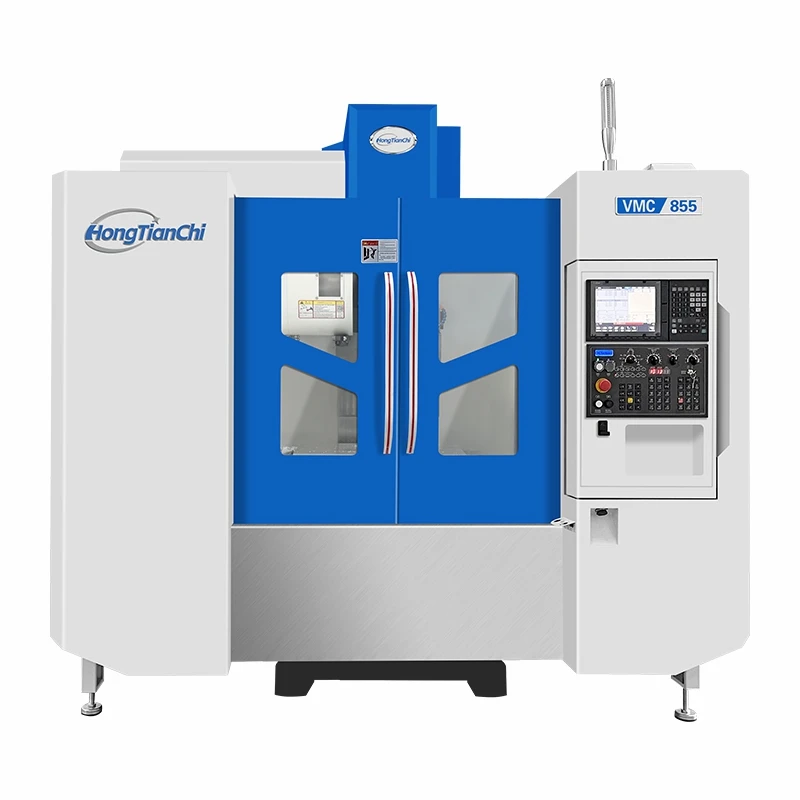

Si vous êtes intéressé par notreVMC CNC verticale renforcée,Centre d'usinage à grande échelle, ouCentre d'usinage de base de moule, et si vous avez des questions sur les exigences d'alimentation électrique ou d'autres aspects des machines, n'hésitez pas à nous contacter pour une discussion plus approfondie et une négociation d'approvisionnement. Nous nous engageons à vous fournir des produits de haute qualité et un support technique professionnel.
Références
- "Handbook of Machine Tool Design and Performance", divers auteurs, plusieurs éditions
- Manuels techniques du fabricant pour les VMC de production moyenne
